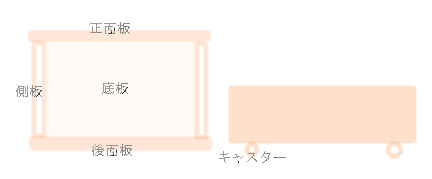

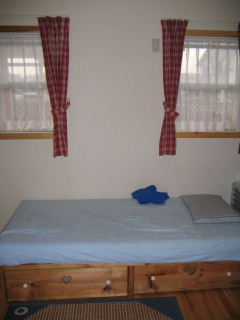

ベッドの下に置く収納ＢＯＸを作ります。
奥行きがあるので取り出しやすいようにキャスター付きのＢＯＸ ４つに分割して
設計しました。

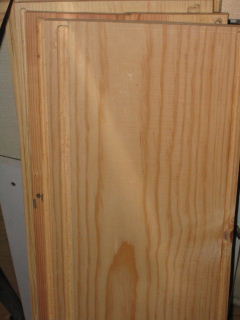

正面板、後面板はパイン無垢材を使用。
側板は１Ｘ４材を組んで作ります。

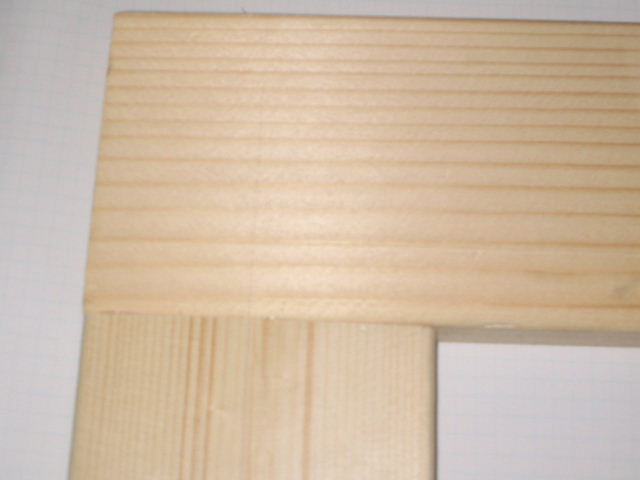

側板１Ｘ４材を組んで縁の太い額縁の
ようなものを作製。
全部で８枚作ります。

今まではこのような接ぎ方をする際はダボ接ぎをしていましたが、今回は
新兵器の投入です。

バーモントアメリカのビスケットジョイントカッターです。
手持ちのルーターやトリマーに装着して使います。

側板

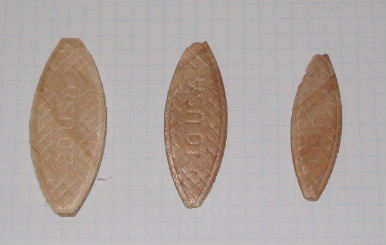

♯０、♯１０、♯２０
３種類のビスケットをジョイントする
材の大きさに合わせて使い分けます。

まず、ジョイントする材に墨線を
引きます。
刃の高さをトリマーで調節します。
ビスケットに合わせてインデックスノブを
変えます。（購入したら説明書を読んでください。
ただ、ノブを回して溝を変更するだけです。）

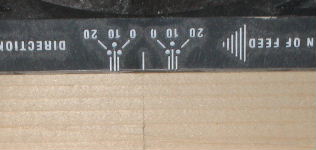

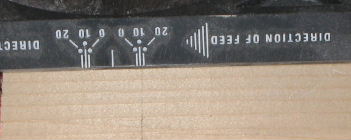

墨線の中央に合わせてジョイントカッターを
いっぱいまで押し込みます。

♯１０のビスケットを使ったので１０のポイントまで
ジョイントカッターを押し込んだまま移動させます。

これだけでビスケットジョイントの溝が彫れます。
接合するもう一つの材も同様に溝を彫ります。

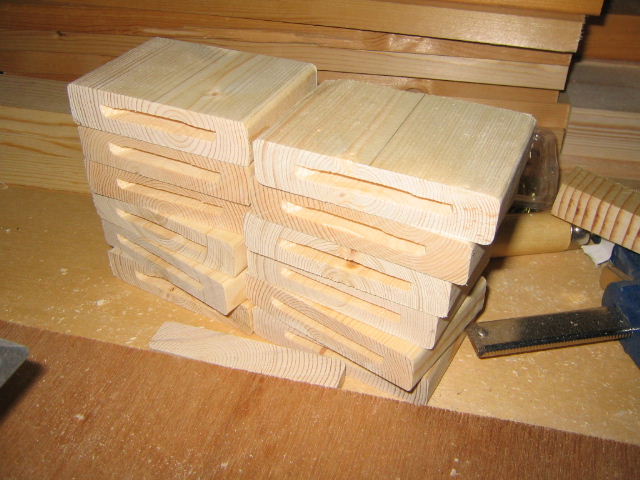

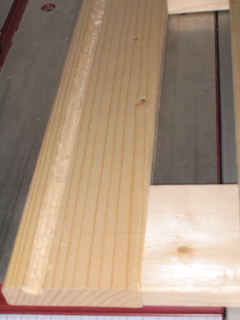

この部材の裏にも同じようにビスケットの溝が彫ってあります。
全部で１６枚加工しました。

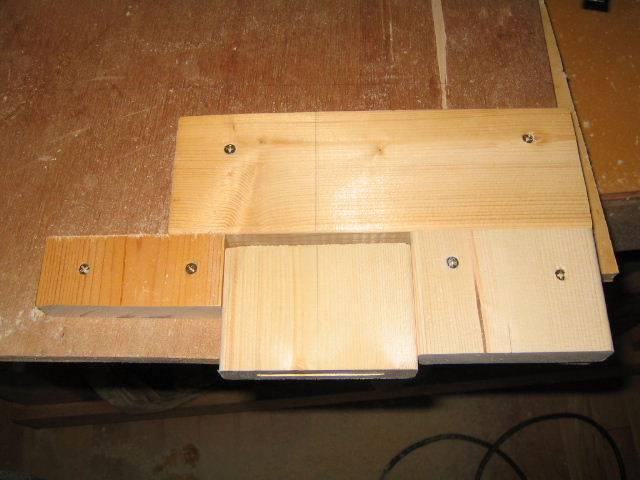

この部材は６０ｍｍしかない為、ジョイントカッターを押し込むと
墨線が見えなくなり、また小さすぎて固定できないため端材で
冶具を作りました。

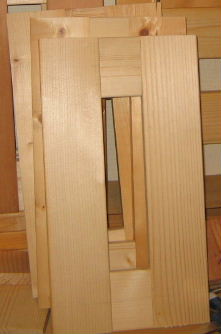

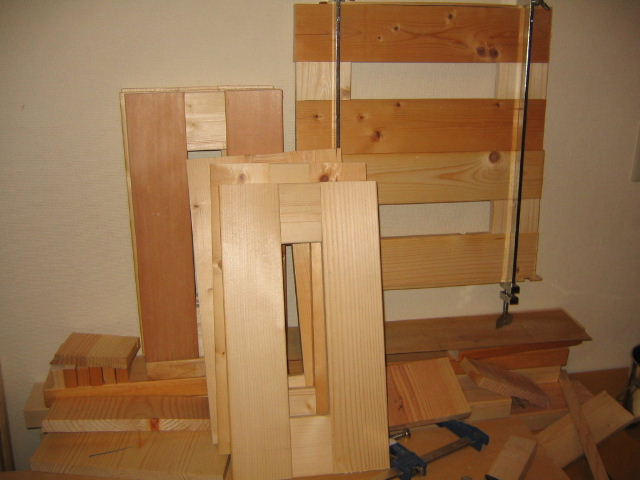

側板が８枚できました。
ついでに端材の山ができました。

７/18UP!

正面、後面、側板、底板を組み立てました。
底板は溝にはめ込んだだけ、その他はビス
留めしました。
ビス穴はダボで隠します。

キャスターを４つ取り付けました。

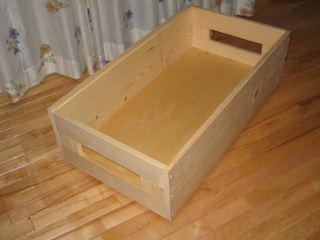

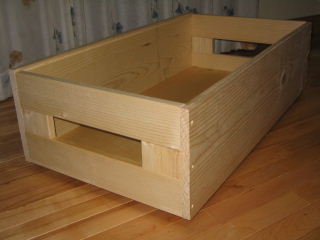

収納箱１個、組み立て終了！

後はトリマーで角を整えて、
塗装、取っ手の取り付けなどを
する予定です。

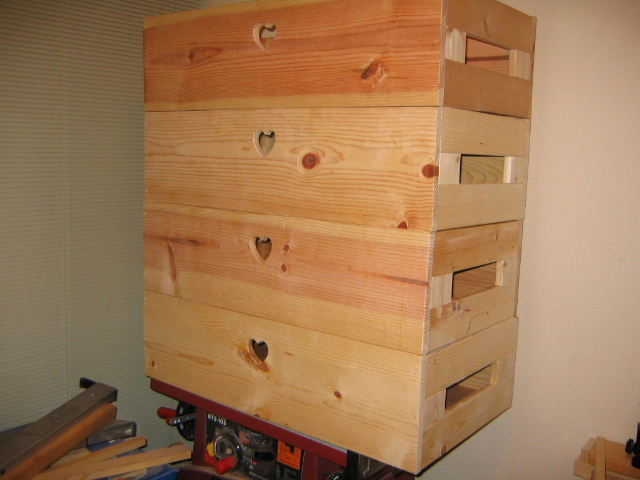

収納４つ、組み立て完了です。

底板のコンパネの２枚が反ってしまい組み立てに苦労して
しまいました。片方を差し込むともう片方が外れてしまいます。

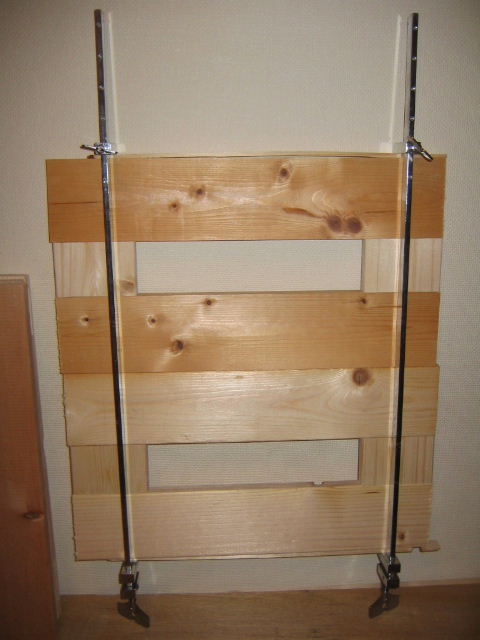

作製したばかりの自作クランプやハタガネで挟み込みながら
なんとか組み立てました。

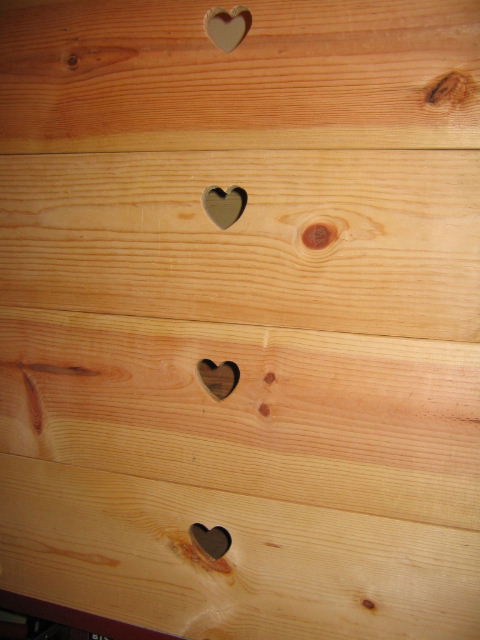

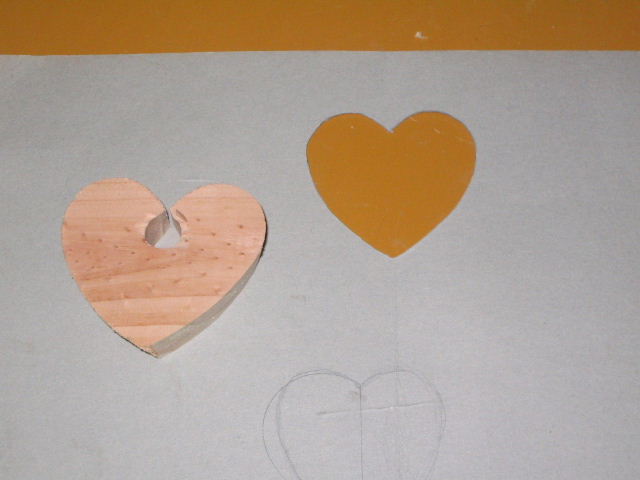

ハートの切り抜きをしてみました。

ボール紙でハートの型紙を作り４つの箱に
墨線をひきます。

１２ｍｍのドリルで穴をあけ、ジグソーで墨線
に沿って切り抜きます。
トリマーで面取りし、内側は紙やすりを丸棒に
巻いて研磨しました。

WATCOオイルのミディアムウォールナットで塗装。
表面のみ２回塗り、その他は１回塗りです。
内側は無塗装のままです。（塗料がなくなりました）

白い瀬戸物の取っ手をつけて完成です。

180番、２４０番の紙やすりで全体を研磨し、表面を整えた後、

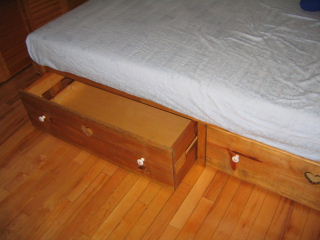

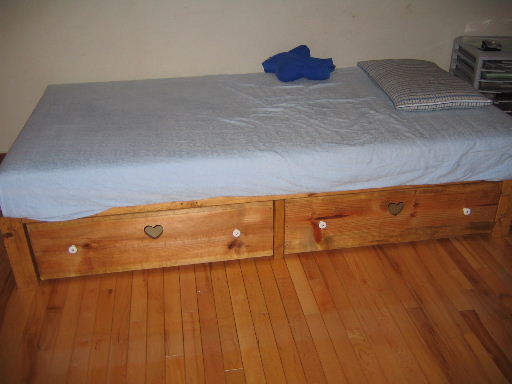

ベッドに収めてみました。
味気なかったベッドがカントリーっぽくなって良い感じです。
ハートの切り抜きは正解だったようです。

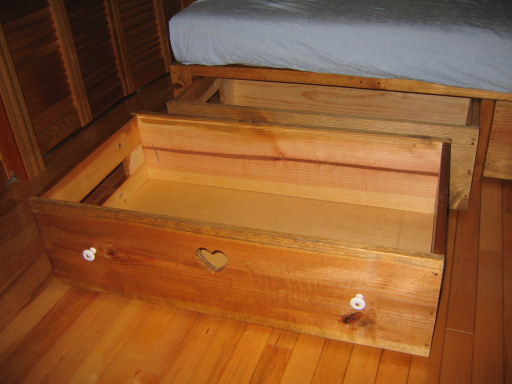

キャスターをつけたので楽に
引き出せます。
サイズもほぼぴったりでした。

裏にもう一つ同じ大きさの収納
ボックスが隠れています。
全部で４つの収納。
かなり収納力はありますよ。

July.18.2004

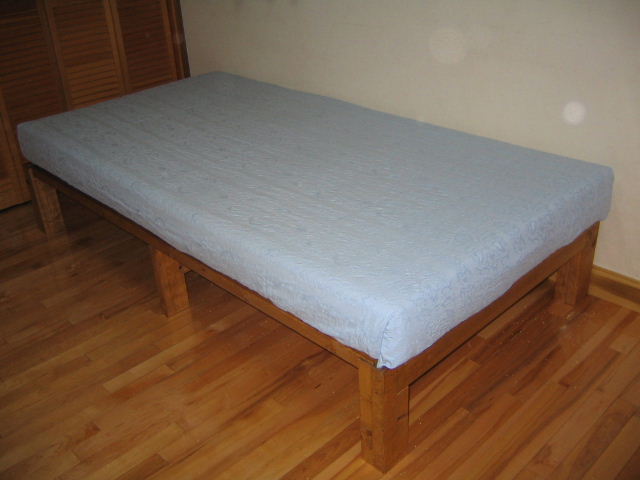

ベッド本体はSPFで作ってあり
ますが、パインの収納を入れたら
全体がパインで作ったように見える
ので得をした気分です。
